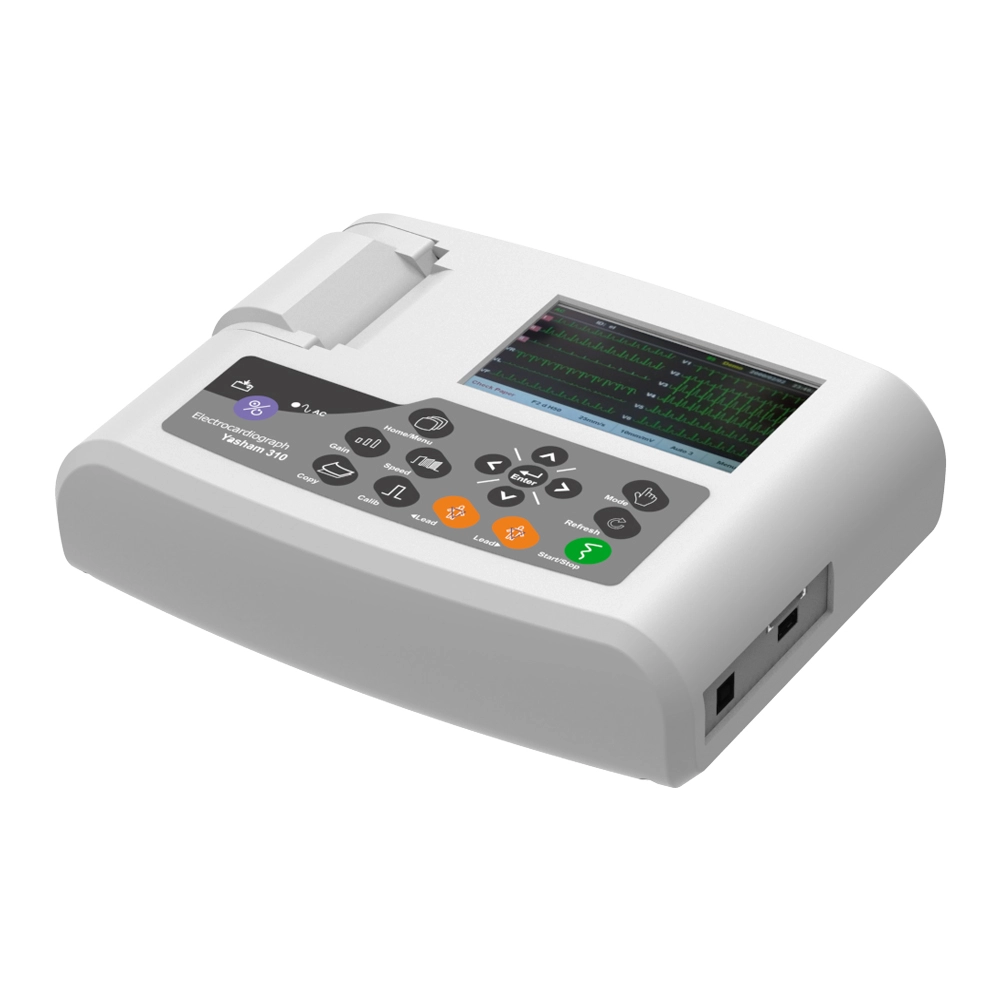

دستگاه نوار قلب (ECG) یاشام 310

مشخصات فنی دستگاه نوار قلب (ECG) یاشام 310:

اطلاعات فنی: مدار ورودی بیمار کاملا ایزوله شده، شناور و حفاظت شده در برابر الکترو شوک کلاس 1، نوع CF )

صفحه نمایش:

12 کاناله یا ریتم

ضربان قلب

گین های 5/2، 5، 10، 20 میلی متر بر میلی ولت یا گین های اتوماتیک

وضعیت فیلتر ها حذف نویز برق شهر، پایین گذر و Drift و EMG )

لیدها: 12 لید همزمان در صفحه نمایش

سرعت رکوردگیری: 25/6، 5/12، 25 و 50 میلی متر بر ثانیه

حساسیت ها: 5/2، 5، 10 و 20 میلی متر بر میلی ولت

رکوردگیری: به صورت یک، دو یا سه کاناله از لیدهای 12 گانه و یک یا دو لید همراه با ریتم

ثبت داده ها:

اطلاعات بیمار: (نام، سن، قد، وزن، شماره مشخصه، جنسیت، گروه خونی و ضربان قلب)

شرایط رکوردگیری: تاریخ، ساعت، فیلتر و سرعت

انواع رکوردگیری: 1، 1+1، 2، 1+2 و 3 کاناله + مد ریتم

فیلتر پایین گذر: 25، 35 یا 75 هرتز یا 150

تقویت کننده الکتروکاردیوگراف:

رکوردگیری همزمان از 12 لید

فرکانس نمونه برداری: 1000 نمونه بر ثانیه

مشخصات سیستم:

ابعاد: 65H*260L*210M میلی متر، وزن تقریبی 1/8 کیلو گرم

فضای موثر صفحه نمایش: 110*65 میلی متر ( 800*480 dot )

نمایشهای روی صفحه: وضعیت برق، وضعیت باطری، تاریخ، ساعت با عملکرد مستقل یا باطری

منبع تغذیه:

وضعیت شارژ باطری: 8 ساعت برای استفاده در حالت عادی

مصرف برق: ورودی 90 تا 264 ولت، 50 یا 60 هرتز

کاغذ مورد استفاده: کاغذ حرارتی عرض 63 میلی متر

نوع پرینتر: پرینتر حرارتی با رزولوشن 8dots/mm

شرایط محیطی:

دمای محیط: 10˚C – 40˚C

دمای انبارش: -10˚C – 50˚C

رطوبت نسبی: 25%-95% غیر اشباع

استانداردها:

ایمنی: (IEC(EN)60601-1, IEC(EN)60601-1-2(EMC

عملکرد: IEC(EN)60601-2-25, ANSI/AAMI EC11

استانداردهای نرم افزار EN62304, IEC(EN)60601-1-4

کلاس های حفاظتی: Type CF applied par Class I

لوازم اضافی: ترولی

امکانات جانبی: (Optional)

1. USB Host

2. USB Device

3. SD Card

USB Host:

این نوع USB به منظور ارتقا نرم افزاری سیستم در نظر گرفته شده است و مطابق با پروتکل USBطراحی گردیده است.

2. USB Device: به منظور انتقال اطلاعات از دستگاه به کامپیوتر یا هر وسیله جانبی که به صورت Host در نظر گرفته شده است.

4. SD Card: به منظور حافظه جانبی و پرتابل برای سیستم می توان از آن استفاده نمود.
