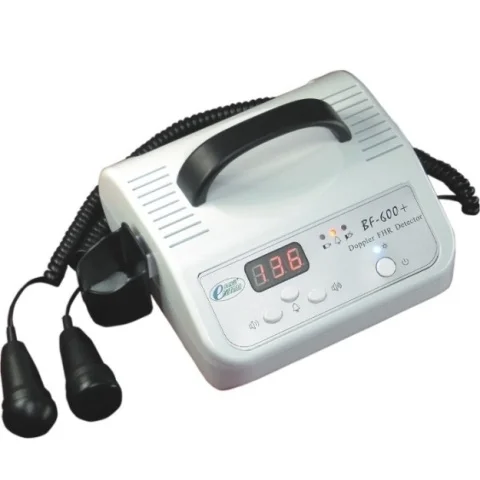

دستگاه سونیکید مدل 600+

دستگاه سونیکید مدل 600+

سونیکید (جنین یاب) (FHR) برای محاسبه تعداد ضربان قلب جنین و تشخیص صدای قلب آن به کار می رود. اشکالات رایج در سونیکید ها مربوط به پروب و کابل ها می باشد که در زیر به طور کامل با نحوه تعمیر آن آشنا می شوید.

اجزاء تشکیل دهنده :

۱-     پروب :وظیفه ارسال یک موج اولتراسوند به داخل رحم مادر و دریافت موج بازگشت را به عهده دارد

۲-     نمایشگر تعداد ضربان قلب نوزاد : تعدار ضربان قلب نوزاد را که توسط دستگاه محاسبه شده است نمایش می دهد .

۳-     سیم برق : تامین نیروی الکتریکی لازم دستگاه از برق شهر را به عهده دارد

۴-     باطری : هرکجا که امکان استفتده از برق شهر برای تغذیه دستگاه وجود ندارد نیروی الکتریکی دستگاه را تامین می نماید

۵-     فیوز : جهت حفاظت الکتریکی دستگاه پیش بینی شده است .

۶-      کلید اصلی : روشن و خاموش شدن دستگاه را به عهده دارد

۷-     نمایشگر میزان شارژ باطری : میزان نیروی الکتریکی ذخیره شده در باطری دستگاه را نمایش می دهد .

۸-     رکوردر صدای قلب نوزاد : صدای قلب جنین را ذخیره می نماید تا بتوان در مراحل بعدی از آن استفاده نمود .

۹-     محل اتصال پروب : از این قسمت پروب به دستگاه وصل می شود

۱۰-   محل اتصال گوشی : جهت اتصال یک هدفون به دستگاه به کار می رود.

نحوه عملکرد دستگاه :

در این دستگاهها مبدل فرستنده به یک اسیلاتور وصل می‌شوند و به طور پیوسته امواج ماورا صوت را به طرف جنین مورد نظر می‌فرستند این امواج پس از برخورد با قلب جنین  و برگشتن (back – scatter) ،  از طریق مبدل گیرنده که در همان پروپ قرار دارد گرفته شده و به سیگنال الکتریکی تبدیل می‌شوند.

فرکانس موج برگشت همان فرکانس موج ابش است اما حرکت قلب جنین  تغییر می‌کند که متناسب با سرعت ضربان قلب می‌باشد.

انتخاب فرکانس:

انتخاب فرکانس بهینه برای سیستم با توجه به دو موضوع انجام می‌شود.

۱- برای نفوذ خوب و بد و بدون جذب زیاد، یک فرکانس کم بهترین انتخاب است زیرا تضعیف بافتها به طور غیر خطی با افزایش فرکانس زیاد می‌شوند

۲- برای افزایش توان برگشتی حاصل از مجموعه و همچنین دقت بالاتر یک فرکانس زیاد بهتر است زیرا هر سلول با مقدار بیشتری از سیگنال‌های ارسالی برخورد می‌کند .

بررسی چند اشکال رایج در جنین یابها یا همان سونیکیدها

۱- یکی از رایج ترین اشکالات موجود در سونیکید ها خرابی پروب می باشد . این خرابی گاها به دلیل قطع سیم در ابتدا و یا انتهای آن جایی که سیم به فیش پروب و نیز جایی که به قسمت اصلی پروب متصل می شود اتفاق می افتد که با قطع نمودن سیم و لحیم کاری مجدد مشکل حل می شود . گاها کریستالهای پروب بدلیل ضربه صدمه می خورند که در این حالت باید کل پروب تعویض گردد . عموما در این حالت کاربران از صدای ضعیف دستگاه گله می کنند.
